Krzyżowe płytowe wymienniki ciepła

Niezwykle wytrzymały i szczelny

Krzyżowe płytowe wymienniki ciepła Klingenburg (PWT) są stabilne, bardzo szczelne i bardzo wytrzymałe. Dostarczamy je wedle potrzeby w wersji aluminiowej, z aluminium pokrytego powłoką epoksydową jak i ze stali nierdzewnej.

Idealnie nadają się do celów przemysłowych, systemów wentylacyjnych, chłodzenia adiabatycznego lub chłodzenia szaf sterowniczych.

Nasze płytowe wymienniki krzyżowe dostępne są jako pojedyncze moduły o długości krawędzi od 200 do 1200 mm.

Stosowane w zakresie temperaturowym do 300°C, co pozwala na ich zastosowanie na przykład w przemyśle tekstylnym i filmowym, produkcji detergentów i PCW lub w suszeniu osadów.

Wyjątkowo szczelne i stabilne

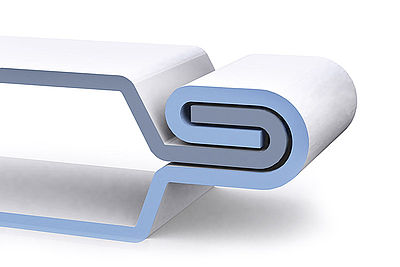

Podwójne zawinięcie na krawędziach wymiennika zapewnia ekstremalnie dużą szczelność i sztywność
Podwójne zawinięcie na krawędziach wymiennika zapewnia ekstremalnie dużą szczelność i sztywność

Wymienniki płytowe są często instalowane w systemach, w których niedopuszczalne jest mieszanie powietrza. Strumienie powietrza wywiewanego i świeżego muszą być całkowicie od siebie odseparowane.

Konstrukcja wymiennika musi zapewniać maksymalną szczelność, zadanie, które w pełni spełniają nasze płytowe wymienniki ciepła.

Większe modele od 500 mm długości krawędzi, które mogą być szczególnie narażone na wysokie ciśnienie, posiadają na swoich krawędziach podwójne zawinięcie folii zapewniające maksymalną szczelność miejsca łączenia płyt wymiennika.

Dzięki podwójnemu zamkowi ślusarskiemu krawędzie wymiennika uzyskują doskonałą wytrzymałość i dają płytowemu wymiennikowi najwyższą stabilność.

Wyjątkowo higieniczny

Wymienniki płytowe firmy Klingenburg cechują się szczególnie higieniczną konstrukcją. Stosowana przez nas specjalna żywica uszczelniająca działa adhezyjnie i zamyka w ten sposób wszystkie możliwe szczeliny i nisze, w których mogłyby się osadzać bakterie.

Zapewnia to również całkowite odprowadzenie kondensatu z wnętrza wymiennika.

Odporny na wysokie temperatury

Widok od spodu na konstrukcję wysokotemperaturowych płytowych wymienników ciepła o wysokości ponad osiem metrów. Instalacja wykorzystywana jest w produkcji detergentów.

Szczególnie w zastosowaniach przemysłowych, takich jak obróbka powietrza procesowego, wymienniki krzyżowe muszą zapewniać bezawaryjną pracę w wysokich temperaturach. Oferowane przez nas modele pracując w temperaturach dochodzących do 300°C nie mają z tym problemu.

Zgodnie z Państwa wymaganiami, oferujemy szeroki wachlarz modułów jak również kompletne konstrukcje.

Przykłady zastosowań wysokotemperaturowych płytowych wymienników ciepła

Powietrze zużyte z suszarki taśmowej

  • Osuszanie osadów
  • Instalacje do nakładania powłok
  • Przemysł włókienniczy
  • Przemysł filmowy

Powietrze zużyte z suszarni natryskowych

  • Produkcja detergentów
  • Produkcja PCW
Konstrukcja wysokotemperaturowych płytowych wymienników ciepła (PWT) dla systemu suszenia drewna.
Konstrukcja wysokotemperaturowych płytowych wymienników ciepła (PWT) dla systemu suszenia drewna.

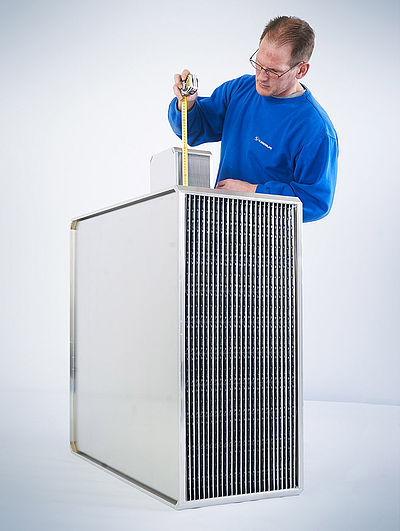

PWT 200, najmniejszy PWC firmy Klingenburgeat exchanger
PWT 200, najmniejszy PWC firmy Klingenburg
